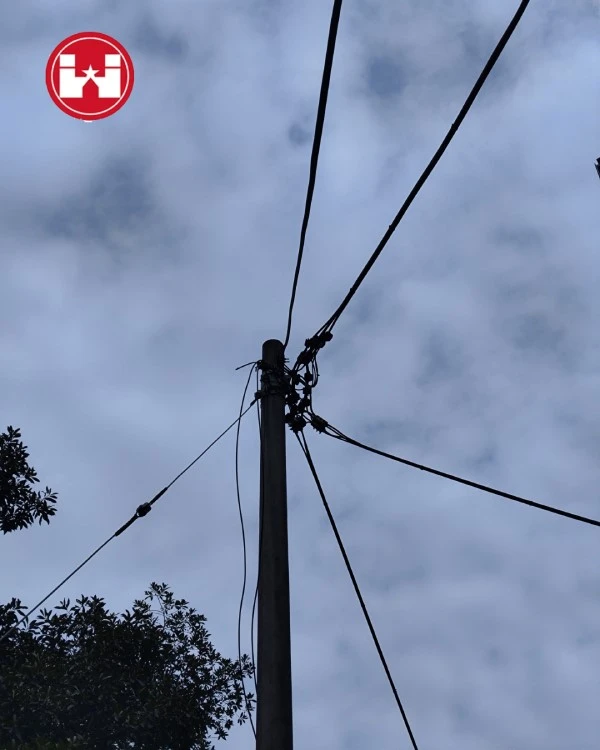

Fl-industrija tal-infrastruttura tal-enerġija, l-għoli ta 'arblu ta' utilità huwa parametru kritiku li jiżgura s-sigurtà elettrika, jappoġġja ħardwer tqil, u jissodisfa kodiċijiet regolatorji internazzjonali. Kemm jekk qed issegwiANSI O5.1fl-Istati Uniti jewGB/T 4623fl-Asja, l-għażla tal-għoli korrett hija l-ewwel pass fl-istabbiltà tal-linja.
1. Għoli tipiċi bl-Applikazzjoni u l-Vultaġġ
L-għoli totali ta 'struttura tal-linja tal-enerġija huwa ddeterminat primarjament mill-vultaġġ li ġġorr. Vultaġġi ogħla jeħtieġu separazzjoni akbar mill-art biex jipprevjenu l-ark elettriku.
| Tip ta' Linja | Livell tal-Vultaġġ | Għoli Tipiku (Fuq l-Art) | Sors Standard |
| Vultaġġ Baxx | < 1kV | 8 – 10 Meters | GB 50061 / ANSI |
| Vultaġġ Medju | 10kV – 35kV | 10 – 15-il metru | DL/T 5220 / NESC |
| Vultaġġ Għoli | 110kV – 220kV | 20 – 40 Metru | IEC 60826 / GB 50545 |
| Vultaġġ -Għoli | 500kV+ | 40 – 100+ Meters | Grid Nazzjonali / GB 50665 |
Tagħrif dwar l-Industrija:Fl-Istati Uniti, l-għoli preferut l-aktar komuni għal arbli ta 'utilità ġodda huwa40 pied (12.2 metru), skond l-aħħar mudelli NESC.
2. It-Tul "Moħbi": Kemm Għandu Jidfun Arblu?
Meta jiddiskutu l-għoli tal-arblu, l-inġiniera għandhom jiddistingwu bejn it-Tul Ġenerali u l-Fond tal-Issettjar. Regola ġenerali tal-inġinerija komuni għall-installazzjoni stabbli hija:
Fond= {Tul totali}/10 + 0.6 metru (2 piedi)
Per eżempju, a12-il metruarblu jeħtieġ fond ta 'dfin ta' bejn wieħed u ieħor1.8 metri, li jħallu 10.2 metri 'l fuq mill-art.
3. Fatturi Ewlenin Li Jiddeterminaw l-Għoli tal-Arblu
Għaliex l-arbli huma l-għoli li huma? L-inġiniera jużaw tliet varjabbli primarji biex jikkalkulaw l-għoli minimu meħtieġ:
Distanza minima mill-art:Biex tiġi żgurata s-sigurtà pubblika, il-wajers għandhom iżommu distanza speċifika mill-art (ġeneralment6.0m sa 7.5mskond il-vultaġġ u l-post).
Sag Massimu tal-Konduttur:Il-kondutturi jespandu u jitbaxxew hekk kif jisħnu jew taħt tagħbijiet tas-silġ. L-arblu għandu jkun għoli biżżejjed biex iżomm spazju ta' sigurtà anke f'sag massimu.
Iżolatur u Tul tal-Istring tal-Ħardwer:It-tul vertikali tal-kordi iżolaturi u l-ħardwer tal-link (bħal clevises tas-sokit) iżid mar-rekwiżit tal-għoli totali.
4. Appoġġ Polli Għolja maĦardwer Elettriku Victory
Hekk kif l-arbli jitwal u l-firxiet jitwal, id-domanda mekkanika fuq il-fittings tiżdied. Victory Electric (VIC) jipprovdi s-sigurtà strutturali meħtieġa għal konnessjonijiet ta'-altitudni għolja:
- Għoli-Ħardwer tal-Link tat-Tagħbija:Għal torrijiet ta 'trasmissjoni tall (20m-100m), noffruSocket ClevisesuPjanċi madmadb'Tagħbijiet Rated Failure (RFL) sa300KNbiex jimmaniġġaw stress lonġitudinali enormi.
- Protezzjoni Preformata:Arbli għoljin ħafna drabi huma esposti għal veloċitajiet ogħla tar-riħ. TagħnaVireg tal-Armatura Preformatijipproteġi l-kondutturi mill-għeja tal-vibrazzjoni f'punti ta' appoġġ ta'-elevazzjoni għolja.
- Konformità Standard:Il-fittings kollha tal-VIC huma ttestjati kontraASTM A153standards tal-galvanizzar biex jiġi żgurat li l-komponenti kritiċi tal-għoli-ma jiddegradawx fuqhom30-50 senaħajja tas-servizz.
Konklużjoni
Minn arblu standard tad-distribuzzjoni ta '10 metri għal torri ta' qsim ta '100 metru, l-għoli huwa l-pedament tas-sigurtà elettrika.Victory Electricjappoġġja utilitajiet internazzjonali u kuntratturi EPC bil-ħardwer preċiż meħtieġ biex jagħmlu dawn l-għoli possibbli.
