F'sistemi moderni ta' trażmissjoni tal-enerġija, il-ħardwer tal-linja għandu rwol kritiku fl-iżgurar tal-integrità mekkanika u s-sikurezza operazzjonali fit-tul-. Fost dawn il-komponenti,fittings tal-konnessjoni tat-torri-komunement imsejħalink fittingsjewfittings tat-torri-jintużaw biex jgħaqqdu torrijiet ta' trażmissjoni b'kondutturi, kordi iżolaturi, u aċċessorji oħra tal-linja. Il-kwalità tagħhom taffettwa direttament l-affidabbiltà tas-sistema, il-ħajja tas-servizz, u s-sikurezza operattiva.
Skont standards tal-industrija adottati b'mod wiesa ', bħall-Serje DL/Tfiċ-Ċina u speċifikazzjonijiet internazzjonali komparabbli, rekwiżiti stretti ta 'manifattura japplikaw għal fittings ta' konnessjoni tat-torri u l-komponenti assoċjati tagħhom. Dawn ir-rekwiżiti jinkludukostruzzjoni falsifikata, trattament tas-sħana obbligatorju, ugradi minimi tas-saħħa tal-boltijiet, li kollha huma essenzjali għal-applikazzjonijiet ta' trażmissjoni ta' vultaġġ għoli.
Dan l-artikolu jispjega l-isfond tekniku, ir-raġuni tal-proċess, u s-sinifikat prattiku ta 'dawn ir-rekwiżiti, b'referenza għal prattiki ta' manifattura reali użati minn fornituri ta 'hardware tal-linja tal-enerġija b'esperjenza.
Ħarsa ġenerali lejn il-Fittings tal-Konnessjoni tat-Torri u l-Komponenti Assoċjati
Fittings tal-konnessjoni tat-torri jaġixxu bħala l-interface mekkaniku bejn it-torrijiet tat-trażmissjoni u s-sistemi tal-linja. Huma responsabbli għall-appoġġ ta 'kordi iżolaturi, kondutturi, u wajers ta' l-art filwaqt li jakkomodaw tagħbijiet dinamiċi kkawżati mir-riħ, is-silġ u l-espansjoni termali.
Komponenti assoċjati komuni jinkludu:
Ball Clevis (Għajnejn il-Boċċa)
Fitting ta' konnessjoni b'tarf sferiku-użat biex jgħaqqad iżolaturi ma' klampi kondutturi. Id-disinn tal-ballun-u-sokit jippermetti moviment angolari, u jnaqqas il-konċentrazzjoni tal-istress taħt vibrazzjoni indotta mir-riħ-u tbandil tal-linja.
Hot Dip Galvanizzat Ball Clevis
Socket Clevis (Socket Eye)
Konnettur f'forma ta' tazza-iddisinjat biex iqassam l-istress mekkaniku b'mod uniformi meta jissospendi kordi iżolaturi. Ġeometrija xierqa hija kritika biex tevita nuqqas ta 'għeja lokalizzata.

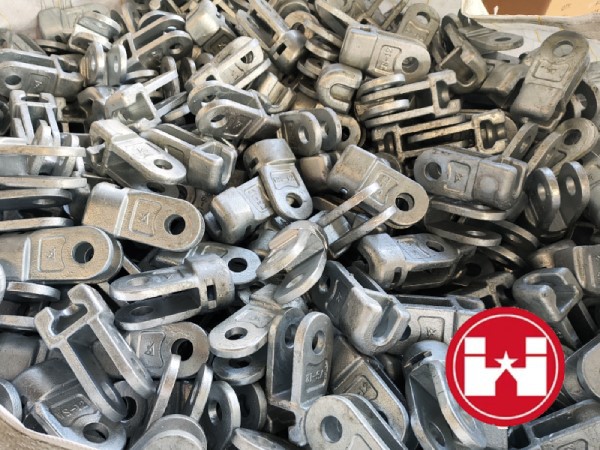

Socket Clevis galvanizzat
U-Tip Qajd
Fitting ta' konnessjoni b'forma ta' AU-użat ħafna f'assemblaġġi ta' sospensjoni u tensjoni. Jipprovdi saħħa tensili għolja u faċilità ta 'installazzjoni fil-linji ta' trasmissjoni u distribuzzjoni.
5 8 Shackle tal-Ankra
Pjanċa tal-Angolu Rett
Użat f'bidliet direzzjonali jew konnessjonijiet ta'-angolu retta bejn il-membri tat-torri u l-ħardwer tal-linja, li jiżguraw stabbiltà strutturali f'konfigurazzjonijiet kumplessi ta 'torri.
Minħabba li dawn il-fittings huma esposti b'mod permanenti għal ambjenti ta' barra-suġġetti għal tagħbija mekkanika, korrużjoni, u varjazzjoni fit-temperatura-l-għażla tal-materjal u l-proċessi tal-manifattura huma regolati b'mod strett.
Proċess tal-Forġa: Raġunar Tekniku u Vantaġġi
L-istandards tal-industrija jeħtieġu danfittings tat-torri u l-komponenti primarji tagħhom li jġorru t-tagħbija-jiġu manifatturati bil-forġa, aktar milli ikkastjar jew magni sempliċi.
Il-forġa toffri diversi vantaġġi kritiċi:
-
Densità tal-Materjal Mtejba
Matul il-forġa, l-ispazji interni u l-inklużjonijiet huma kkompressati u eliminati, li jirriżultaw fi struttura tal-qamħ raffinat. Dan itejjeb b'mod sinifikanti r-reżistenza għall-għeja u l-ebusija tal-impatt-essenzjali għal linji ta' trażmissjoni ta'-vultaġġ għoli li joperaw f'kundizzjonijiet estremi tat-temp.
-
Qawwa u Toughness Ibbilanċjati
Komponenti foloz jiksbu saħħa tensili ogħla filwaqt li jżommu duttilità suffiċjenti. Pereżempju, fittings tal-clevis tal-ballun falsifikati jistgħu jifilħu diversi tunnellati ta 'tagħbija tensili mingħajr ksur fraġli.
-
Integrità Strutturali għal Forom Kumplessi
Komponenti bħal shackles tat-tip U-u pjanċi ta 'angolu rett jibbenefikaw minn forġa integrali, li telimina l-ħjatat ta' weldjatura u tnaqqas il-punti ta 'konċentrazzjoni ta' stress.
Fil-manifattura prattika, azzar tal-karbonju u gradi ta 'azzar illigat bħal45# azzar jew 40Crhuma komunement użati. Dawn il-materjali jeħtieġu trattament tas-sħana sussegwenti biex jinkisbu proprjetajiet mekkaniċi finali.
Importanza tat-Trattament tas-Sħana fil-Manifattura tal-Hardware tal-Linja
It-trattament tas-sħana huwa proċess obbligatorju ta' post-forġa għall-fittings tal-konnessjoni tat-torri. Permezz ta 'ċikli ta' tisħin u tkessiħ ikkontrollati, it-trattament tas-sħana jottimizza l-mikrostruttura tal-komponenti tal-azzar.
Ir-rekwiżiti tipiċi jinkludu:
- Normalizzar jew quenching u ittemprarbiex ittaffi l-istress intern
- Il-kisba ta' ebusija u toughness ibbilanċjati adattati għal servizz fit-tul-barra
- It-titjib tar-reżistenza għall-ksur fraġli, speċjalment f'reġjuni ta'-temperatura baxxa
Wara t-trattament bis-sħana, it-tagħmir ġeneralment ikun soġġett għalgalvanizzar bis-sħana-dipjew trattamenti tal-wiċċ kontra l-{0}}korrużjoni oħra biex tiġi żgurata d-durabilità f'ambjenti umdi, kostali jew industrijali.
In-nuqqas li jiġi applikat trattament tas-sħana xieraq jista 'jirriżulta fi qsim ta' għeja prematura jew falliment fraġli f'daqqa, u huwa għalhekk li l-istandards tal-industrija jordnaw b'mod strett dan il-proċess.
Rekwiżiti tas-Saħħa tal-bolt għal Fittings tat-Torri
Il-boltijiet għandhom rwol kritiku fl-assemblaġġ tal-fittings tat-torri u ż-żamma tal-integrità strutturali. L-istandards jispeċifikaw danboltijiet użati ma 'fittings ta' konnessjoni tat-torri għandu jkollhom grad minimu ta 'saħħa ta' 6.8.
Din id-denominazzjoni tindika:
- Saħħa minima tat-tensjoni:600 MPa
- Saħħa ta' rendiment minimu:480 MPa
Boltijiet taħt dan il-grad jistgħu jinħallux jew ifallu taħt vibrazzjoni, tagħbija tar-riħ, jew ċikliżmu termali. Boltijiet ta 'Grad 6.8 jipprovdu soluzzjoni bilanċjata bejn is-sigurtà mekkanika u l-fattibilità ekonomika, filwaqt li gradi ogħla (bħal 8.8) jistgħu jintużaw għal applikazzjonijiet ta' vultaġġ żejjed-għoli-.
Kontroll xieraq tat-torque u spezzjoni perjodika huma wkoll essenzjali waqt l-installazzjoni u t-tħaddim.
Prattika tal-Manifattura u Kontroll tal-Kwalità fil-Produzzjoni Reali
Fil-manifattura tal-ħardwer tal-linja tal-enerġija professjonali, il-konformità ma 'dawn l-istandards teħtieġ:
- Proċessi kkontrollati tal-forġa
- Proċeduri ta' trattament tas-sħana vverifikati
- Spezzjoni tal-ħxuna tal-galvanizzar
- Ittestjar mekkaniku, inklużi testijiet tat-tensjoni u tat-tagħbija
- Kontroll tal-eżattezza dimensjonali
Manifatturi malaboratorji tal-ittestjar interni-u sistemi ta' traċċabbiltà tal-proċesshuma f'pożizzjoni aħjar biex jiżguraw kwalità konsistenti tal-prodott fuq proġetti ta'-skala kbira.
Victory Electric Power Equipment Co., Ltd., stabbilita fl-1998, issegwi dawn il-prinċipji tal-manifattura fil-produzzjoni ta 'fittings tat-torri, ball clevis, socket clevis, shackles tat-tip U-, u ħardwer ieħor tal-linja tat-trasmissjoni. Il-forġa, it-trattament bis-sħana u l-galvanizzazzjoni huma kollha mwettqa taħt proċessi kkontrollati, appoġġjati minn spezzjoni interna u kapaċità ta 'ttestjar.
Esplora Aktar Fittings Standard Power Line Link
Sinifikat Industrija u Żvilupp Futur
Skont l-istatistika tal-industrija, porzjon sinifikanti tal-fallimenti tal-linja ta 'trażmissjoni hija relatata mal-għeja tal-ħardwer jew manifattura mhux xierqa. L-adozzjoni ta 'fittings falsifikati u-trattati bis-sħana tista' żżid il-kapaċità tat-tagħbija aħħarija b'aktar minn 30%, u ttejjeb ħafna l-affidabbiltà tas-sistema.
Hekk kif il-grilji tal-enerġija jespandu u jintegraw sorsi ta 'enerġija rinnovabbli, id-domanda għal ħardwer tal-linja dejjiema, standardizzat u traċċabbli qed tkompli tikber. L-iżvilupp futur jista 'jinkorpora protezzjoni mtejba mill-korrużjoni, rekords ta' spezzjoni diġitali, u teknoloġiji ta 'monitoraġġ tal-kundizzjoni.
Sistemi ta' trasmissjoni ta' enerġija
Konklużjoni
Il-forġa, it-trattament tas-sħana, u r-rekwiżiti minimi tas-saħħa tal-bolt jiffurmaw il-pedament tekniku ta 'fittings ta' konnessjoni tat-torri sikuri u affidabbli. Aderenza stretta għal dawn l-istandards mhux biss tnaqqas ir-riskju ta' falliment iżda tappoġġja wkoll l-istabbiltà fit-tul-ta' sistemi moderni ta' trażmissjoni tal-enerġija.
Għall-utilitajiet, il-kuntratturi tal-EPC, u l-iżviluppaturi tal-proġetti, l-għażla ta' manifatturi li jsegwu standards tal-industrija rikonoxxuti u jżommu sistemi kompluti ta' kontroll tal-kwalità hija essenzjali biex tiġi żgurata-sigurtà operattiva fit-tul.
